スペースの寸法を測る

スペースの寸法を測る

Matterport の測定機能を使用すると、スペースの訪問者は、オブジェクトや部屋の寸法を測定できます。
編集モードで測定を行い、訪問者と共有できます。
訪問者は、ショーケース モードで測定を行うこともできます。

この記事では、以下について説明します。

  1. 測定のアカウント設定
  2. 編集モードでの測定方法
  3. ショーケースモードでの測定方法
測定モードの基本をすでに理解していて、Matterportでの測定精度と、
その精度に影響を与える要因について詳しく知りたい場合は、
Matterportスペースの測定精度 (メーカー記事:英語)の記事を参照してください。



ビデオ


メリット

測定モードには、次のような多くの利点があります。

  1. モバイルとタブレットのサポート。
  2. コーナーとエッジ、および既存の測定値へのインテリジェントなスナップ。
  3. 垂直軸と水平軸にスナップするインテリジェントな軸。
  4. 測定精度の向上に使用できるスコープです。
  5. 何千もの測定をサポートする機能。
  6. 連続測定、および複数の接続されたラインによる測定を簡単に作成できます。
  7. 測定単位の自動選択:フィートとインチまたはメートル。
    ユーザーはこの選択を上書きすることもできます。

アカウント設定

デフォルトでは、測定モードはすべてのスペース、アカウント、サブスクリプション層で有効になっています。
アカウントレベルおよび個々のスペースで測定モードの動作を構成できます。

アカウントレベルでデフォルトの測定モードの動作を設定するには、次の手順を実行します。

  1. my.matterport.com にログインし、「設定」>「機能」に移動します。

  2. 「測定モード - 測定値の表示」設定に移動します。
    これにより、測定モードが有効になっているすべてのスペースで、
    訪問者がワークショップの測定値を表示する機能をアカウントのデフォルトとして有効または無効に設定できます。
    個々のスペースに対してこれを上書きできます。
    ・トグルを右に動かすと、訪問者がデフォルトでワークショップの測定値を表示できるようになります。
    ・トグルを左に動かすと、訪問者がデフォルトでワークショップの測定値を表示できなくなります。

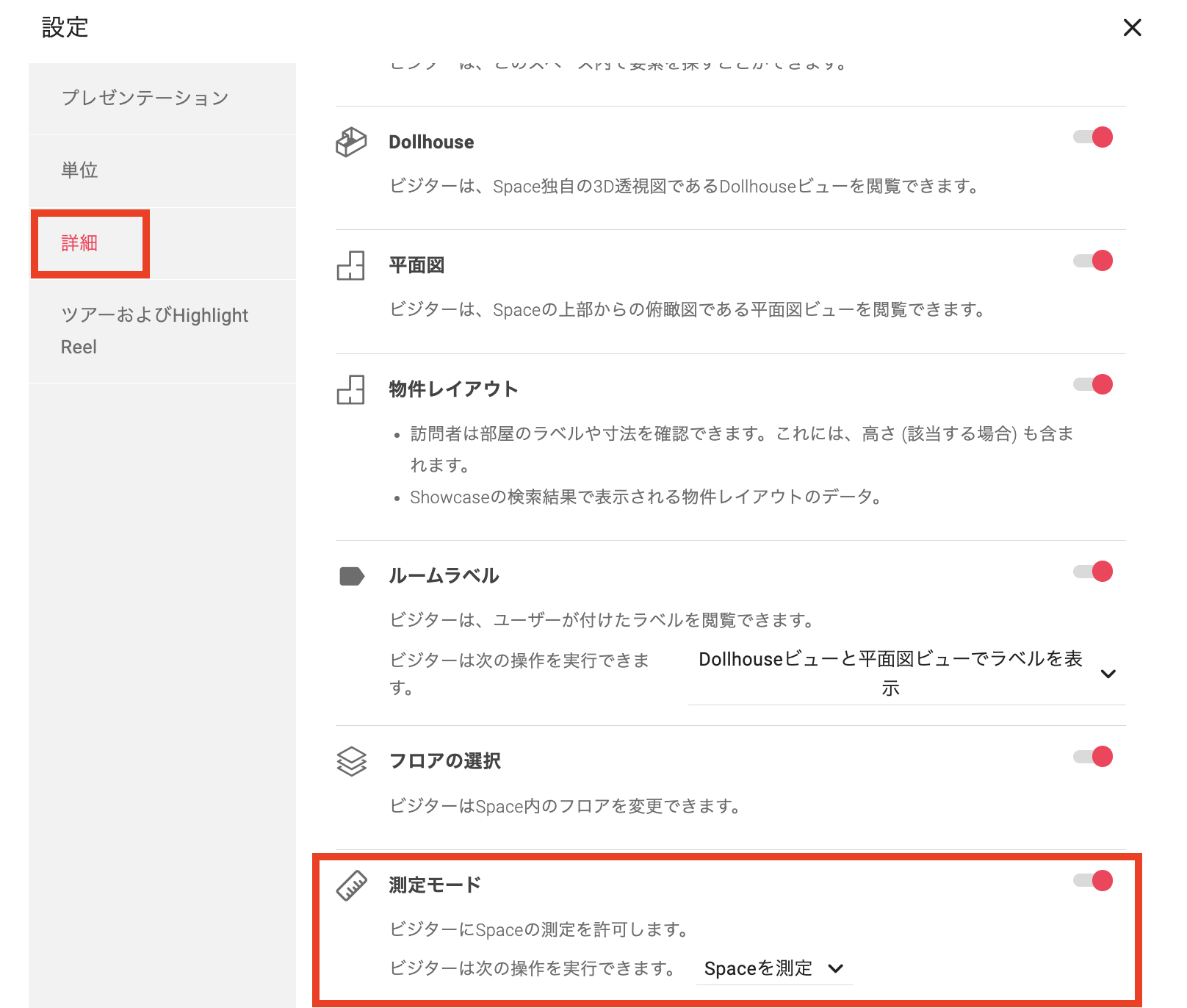

個々のスペースの測定モードの動作を構成するには:

  1. my.matterport.com にアクセスしてログインし、編集モードで更新するスペースを開きます。

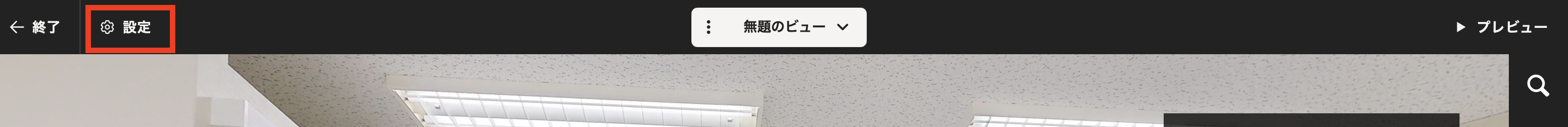

  2. 左上の「設定」をクリックします。


  3. [詳細設定]ボタンをクリックします。

  4. 測定モードセクションに移動します。


  5. トグルを右に動かすと測定モードがオンになり、左に動かすと測定モードがオフになります。

  6. 個々のスペースで測定モードがオンになっている場合は、
    ドロップダウン メニューを必要なオプションに設定できます。

    ・スペースを測定します。
    　これにより、訪問者はショーケースでスペースを測定できるようになります。
    ・スペースを測定し、測定値を表示します。
    　これにより、訪問者はショーケースでスペースを測定し、測定した測定値を表示できます。

編集モードでの測定

測定ツールを使用すると、オブジェクトや部屋の寸法を測定できます。
編集モードでは、すべての測定値を確認できます。
また、上記のアカウント設定のトピックで説明されている設定を使用して、
測定値をショーケースの視聴者に表示するかどうかを決定することもできます。

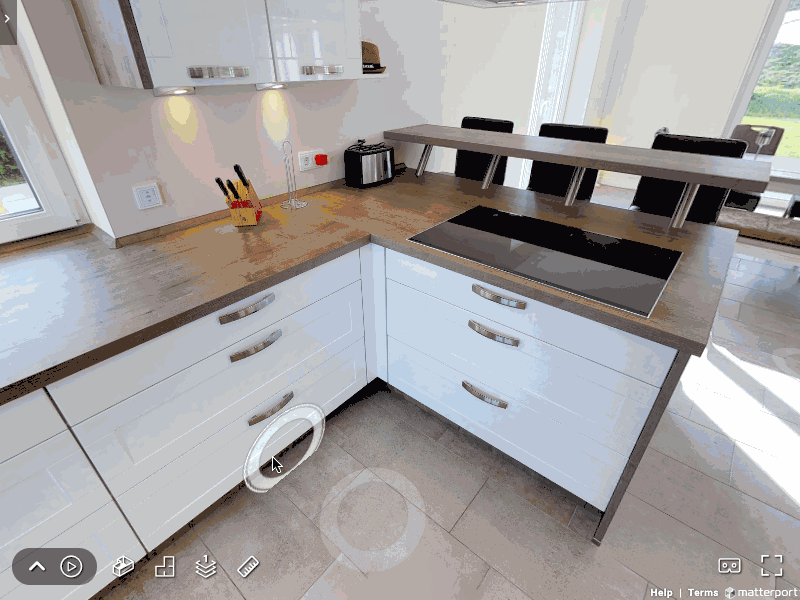

オブジェクトの測定

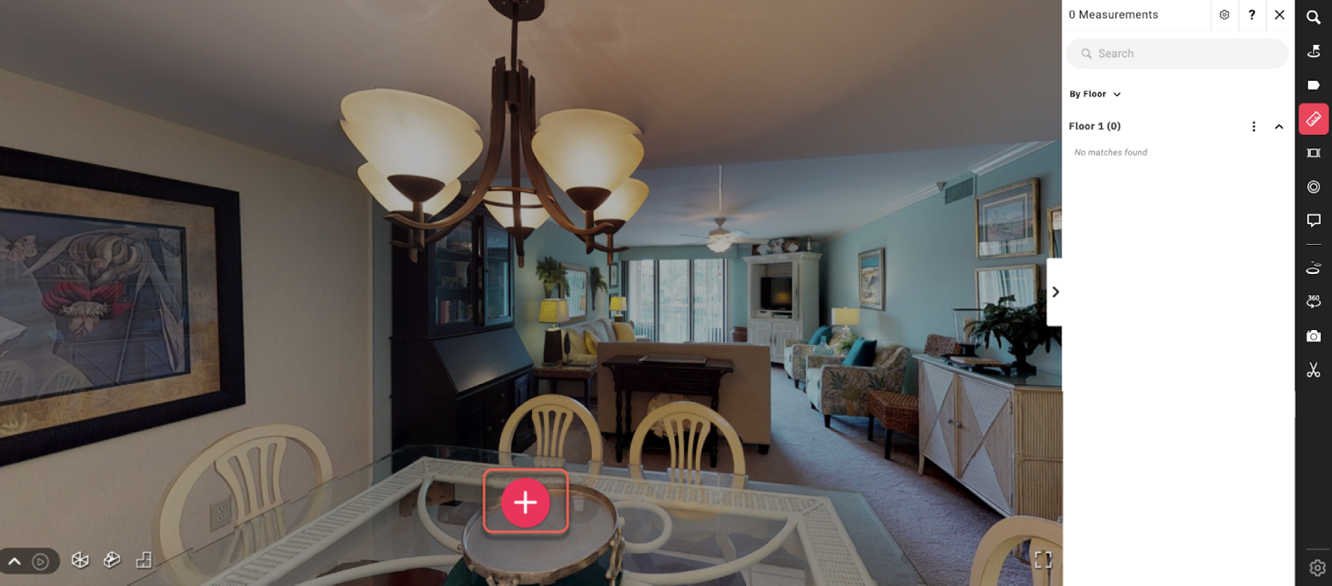

編集モードでオブジェクトを測定するには:

  1. my.matterport.com にアクセスし、測定したいスペースを開きます。

  2. 編集モードに入るには、「編集」をクリックします。

  3. 右側のツールボックスにある測定（定規）アイコンをクリックします。

  4. 「+」ボタンをクリックします。これにより、カーソルが配置球に変換されます。

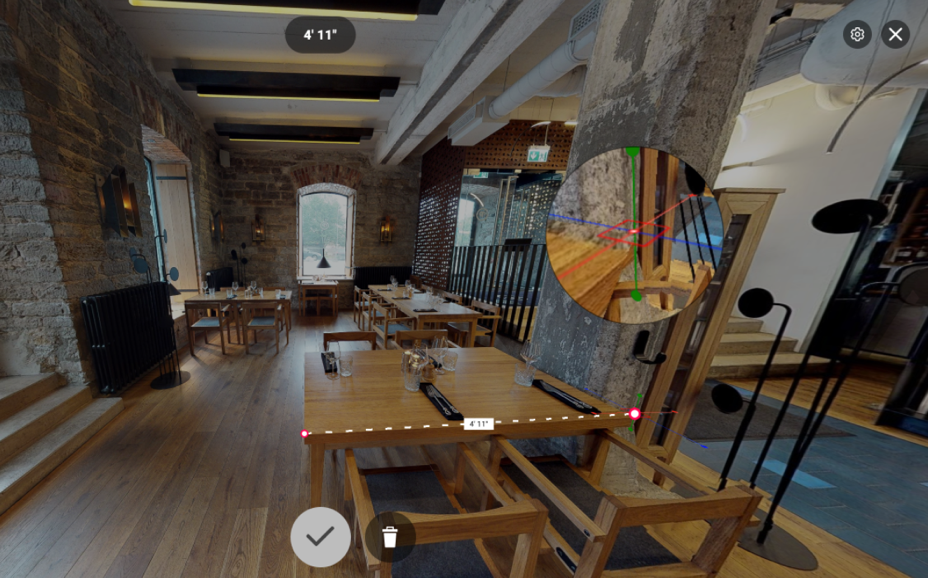

  5. スコープを使用して、測定の開始点を正確に位置合わせします。


  6. 一度クリックして測定の開始点を選択します。
    ・最初のクリック後、アイコンによって部屋またはオブジェクトの線と平行になる線が作成されます。

  7. もう一度クリックすると測定が終了します。測定値は 2 つの方法で視覚的に表示されます。


  8. もう一度クリックすると、3 回目の測定が開始されます。

  9. 新しい測定値の作成を停止するには、Esc キーを押します。

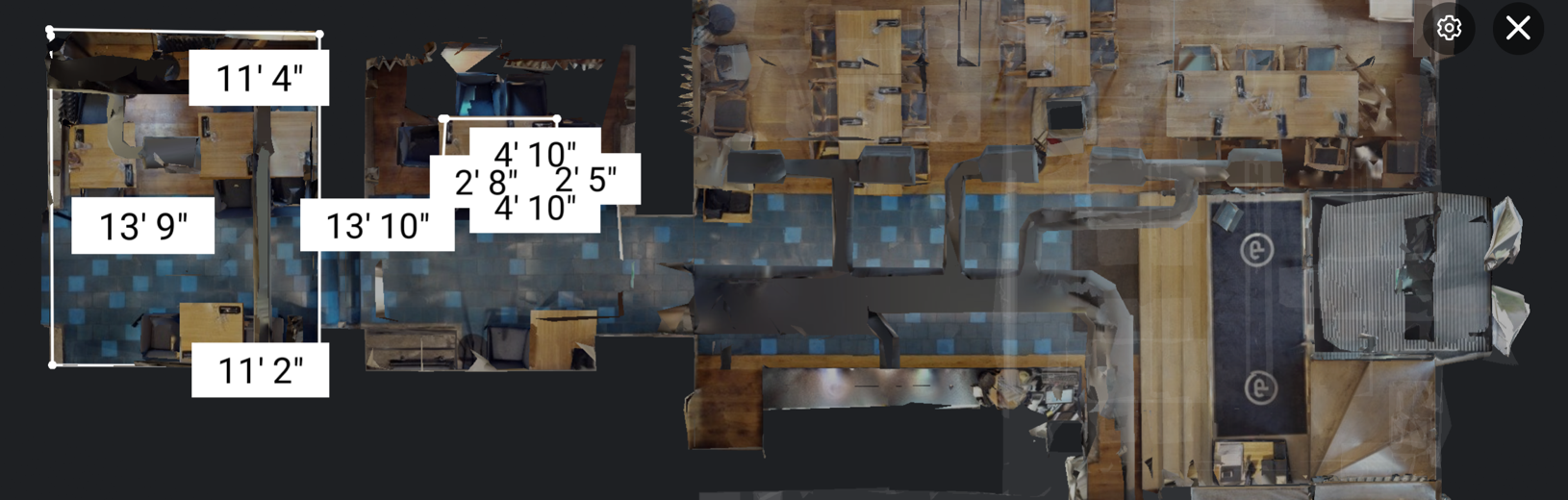

部屋の測定

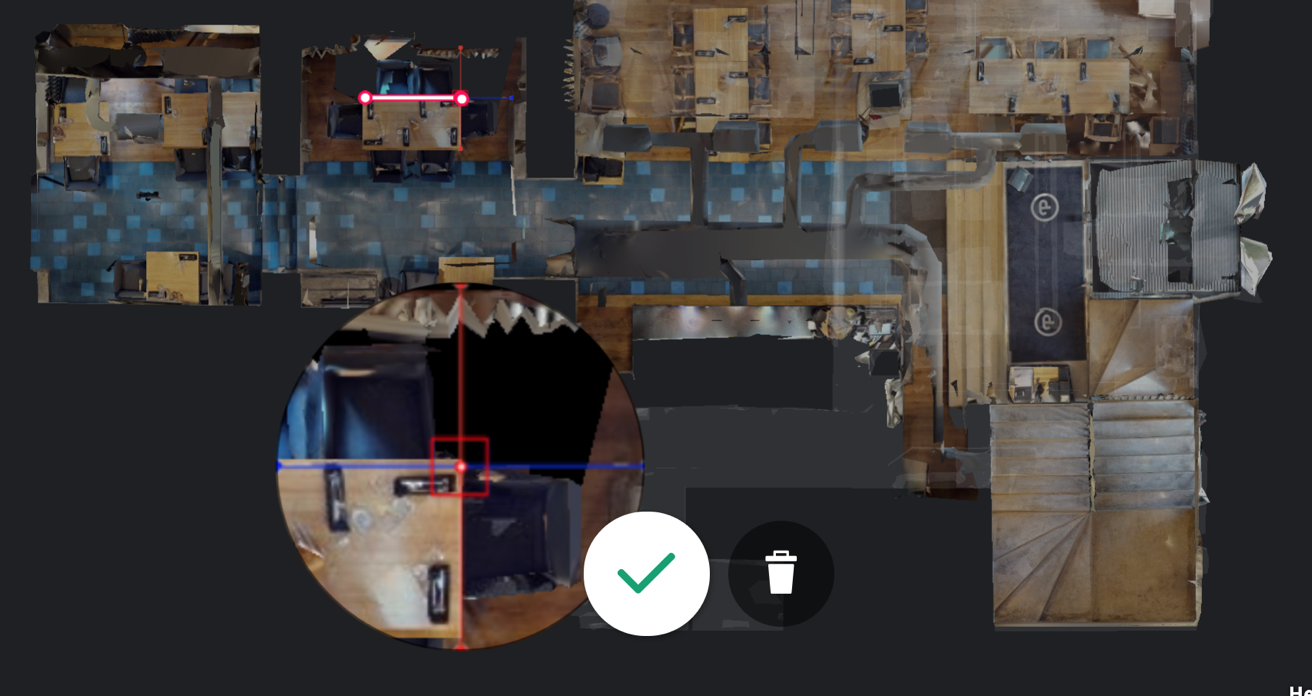

編集モードで部屋を測定するには:

  1. my.matterport.com にアクセスし、測定したいスペースを開きます。

  2. 編集モードに入るには、「編集」をクリックします。

  3. 右側のツールボックスにある測定（定規）アイコンをクリックします。

  4. フロアプランビューに切り替えます。

  5. 「+」ボタンをクリックします。

  6. 物体または部屋の長さと幅を測定します。部屋の片側をクリックし、線を反対側までドラッグしてもう一度クリックします。


  7. 測定値は 2 つの方法で視覚的に表されます。
    ・2 つの測定ポイント間の線として
    ・右側の「測定」タブで
Matterport は、線を自動的に壁に対して垂直になるようにまっすぐにします。
これにより、精度が向上し、時間が節約されます。

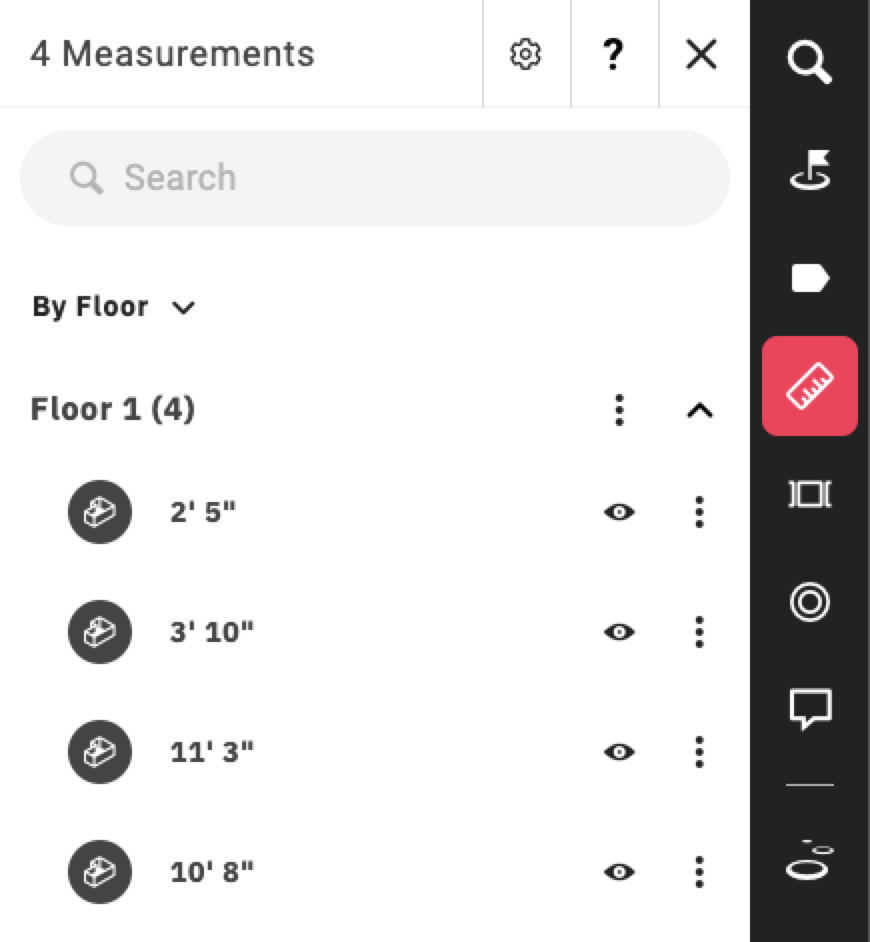

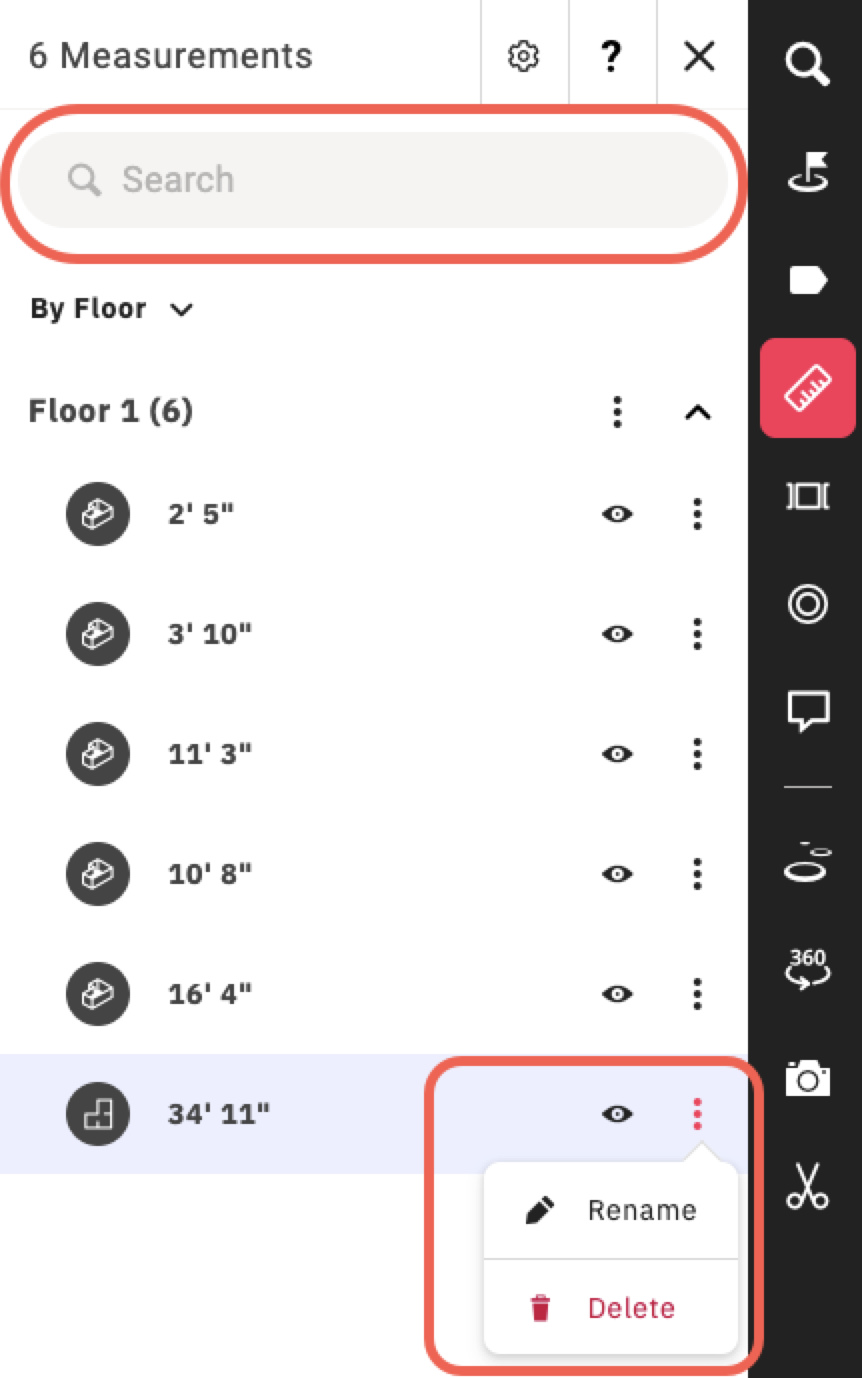

測定値を管理する

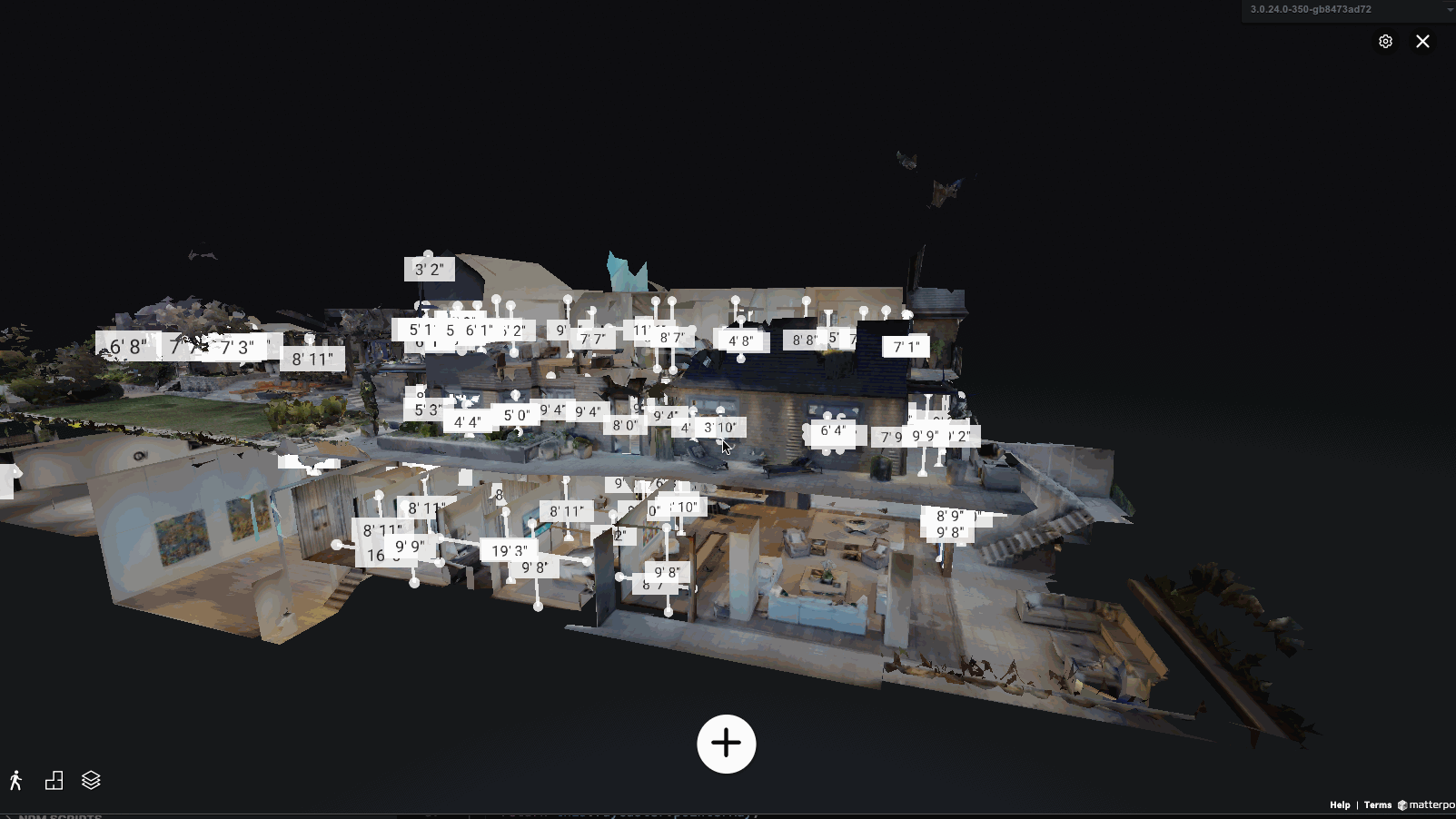

3D 空間、ドールハウス、またはフロア プラン ビューのいずれであっても、
編集モードで取得したすべての測定値は、ツールボックスの測定アイコンをクリックすると表示される測定ペインに表示されます。

検索バーを使用して、スペース内の特定の測定値を検索できます。


測定値を管理するには、次の手順に従ってください。

  1. ドールハウス ビューとフロアプラン ビューを区別します。
    ・各測定値には、測定がドールハウス ビューで行われたか
    　フロアプラン ビューで行われたかを示す対応するアイコンがあります。

  2. 検索バーを使用して、探している特定の測定値を見つけます。

  3. 測定値に名前を付けるには、測定値の右側にある 3 つのドットをクリックし、
    「名前の変更」を選択します。使用する名前を入力します。

  4. 測定値を削除するには、測定値の右側にある 3 つのドットをクリックし、「削除」を選択します。

  5. 測定値を非表示にするには、非表示（目）アイコンをクリックします。
    もう一度クリックすると測定値が表示されます。


ショーケースモードでの測定

スペースへの訪問者も、ショーケース モードで測定を行うことができます。
つまり、訪問者は Matterport アカウントを持っていなくても、測定モードを使用して
ショーケース内の任意のスペースを開き、任意のデバイスでそのスペースのあらゆる側面を測定できます。
訪問者はこれらの測定値を保存できないことに注意してください。
これらはリアルタイム ツールとして機能することを目的としています。
訪問者が測定値を保存したい場合は、後で使用するために測定値のスクリーンショットを撮ることができます。

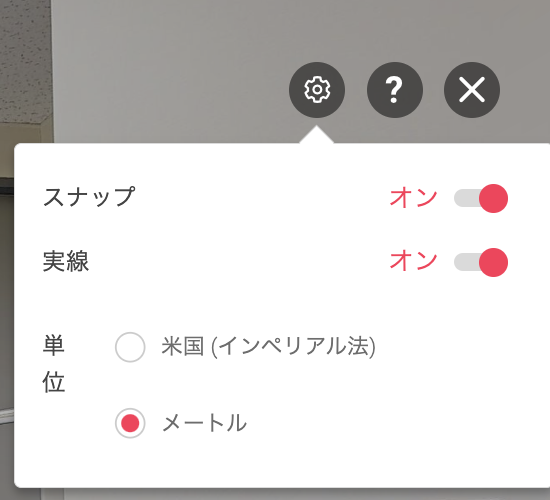

測定モード設定
ショーケース モードで測定モード設定にアクセスするには、
まずスペースの左下にある測定モード (定規) アイコンをクリックします。
次に、右上にある設定 (歯車) アイコンをクリックします。


次の設定を調整できます。

・スナップ:
　・スイッチを右に切り替えてスナップをオンにします。
　　これがデフォルト設定です。スナップがオンの場合、測定値は最も近い角または端にスナップされます。
　　Shift キーを使用して線を自動的に最も近い軸にスナップしたり、
　　Alt キーを使用してすべてのスナップを解除したりすることもできます。

　・スイッチを左に切り替えてスナップをオフにします。
　　これにより、手動で任意の場所に線を配置できます。

実線:
　・スイッチを右に切り替えて連続線をオンにします。これがデフォルト設定です。

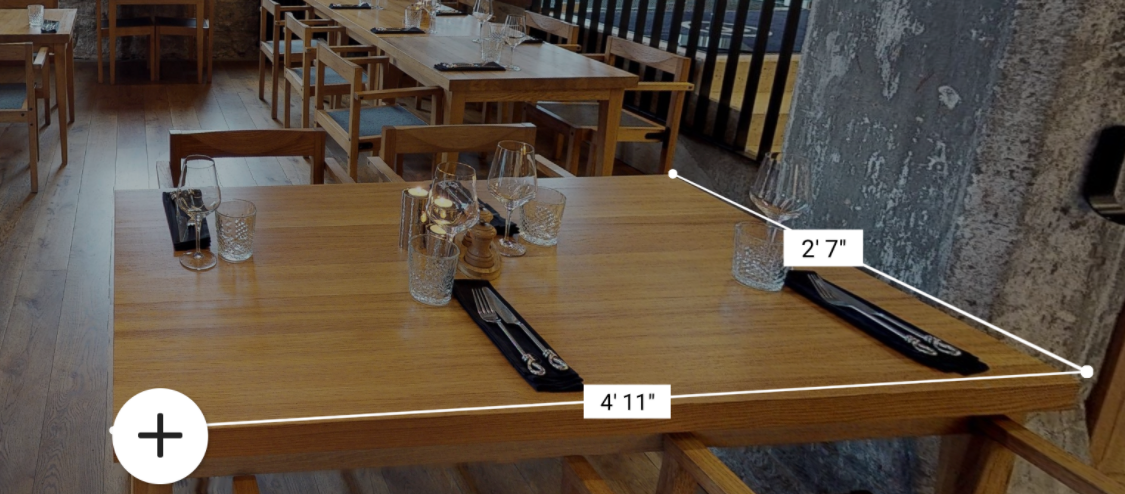

　　これにより、テーブルのように複数のエッジまたはコーナーを持つオブジェクトを連続的に測定できます。

　・この機能をオフにするには、スイッチを左に切り替えます。

単位:
　・フィートとインチを使用するには、「米国 (インペリアル法)」を選択します。
　・メートルとセンチメートルを使用するには、「メートル」を選択します。

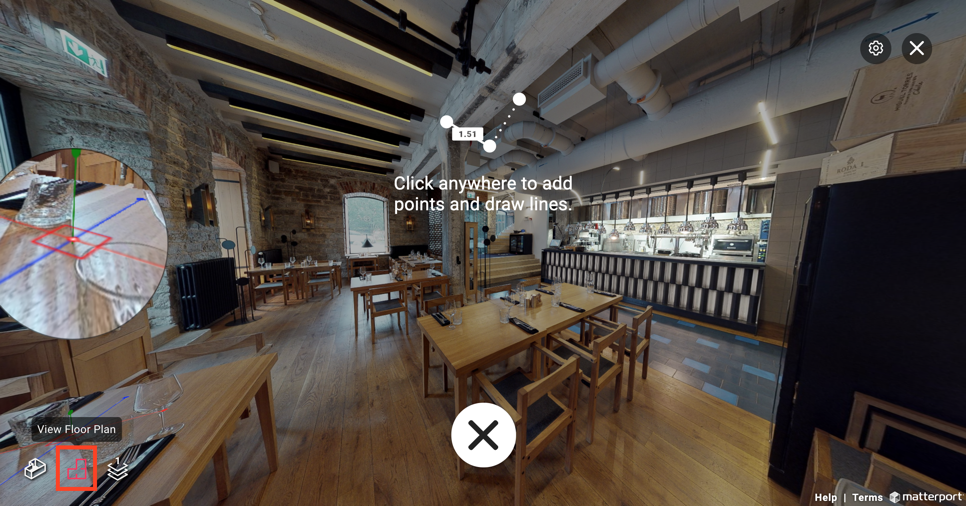

デスクトップのショーケースで測定モードを使用する

あなたのスペースへの訪問者は、あなたが行った測定結果を確認したり、
以下の手順に従って自分自身の測定を行ったりすることができます。
この機能を制御する設定の詳細については、上記のアカウント設定のトピックを参照してください。

  1. ショーケースのスペースを開きます。

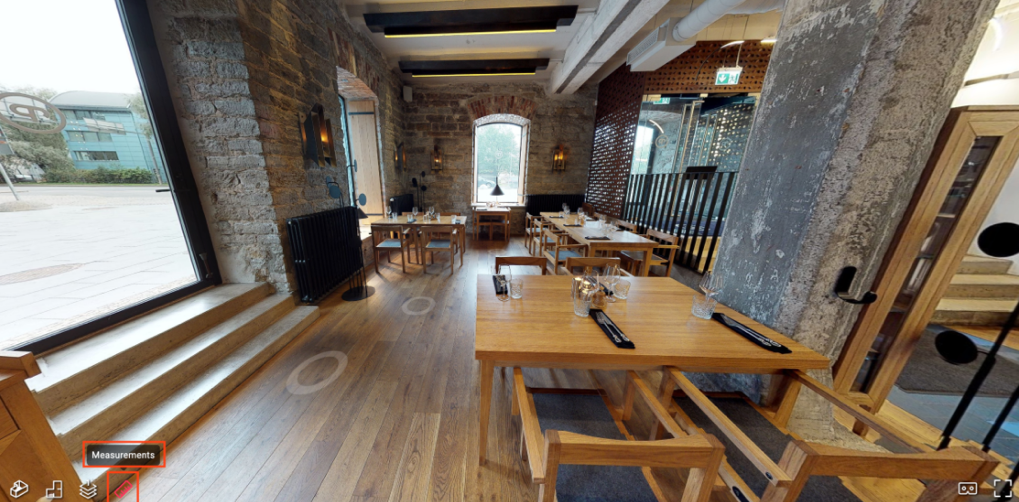

  2. 画面の左下にある測定モード（定規）アイコンをクリックします。

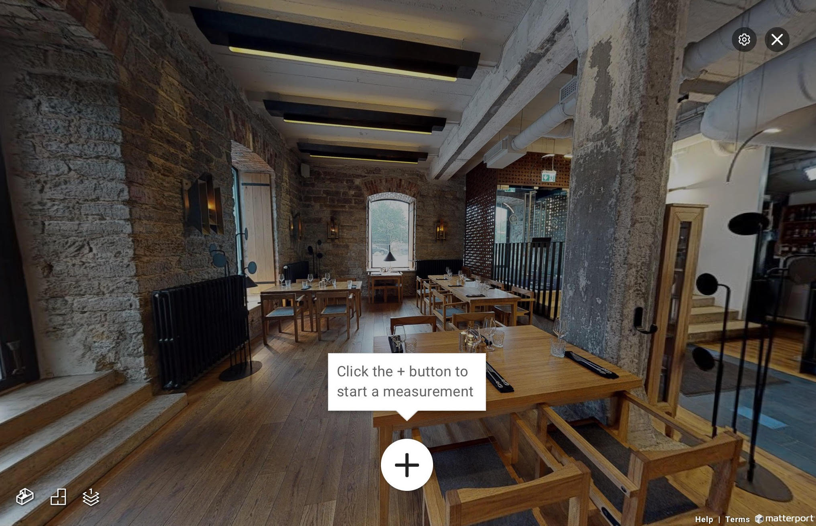

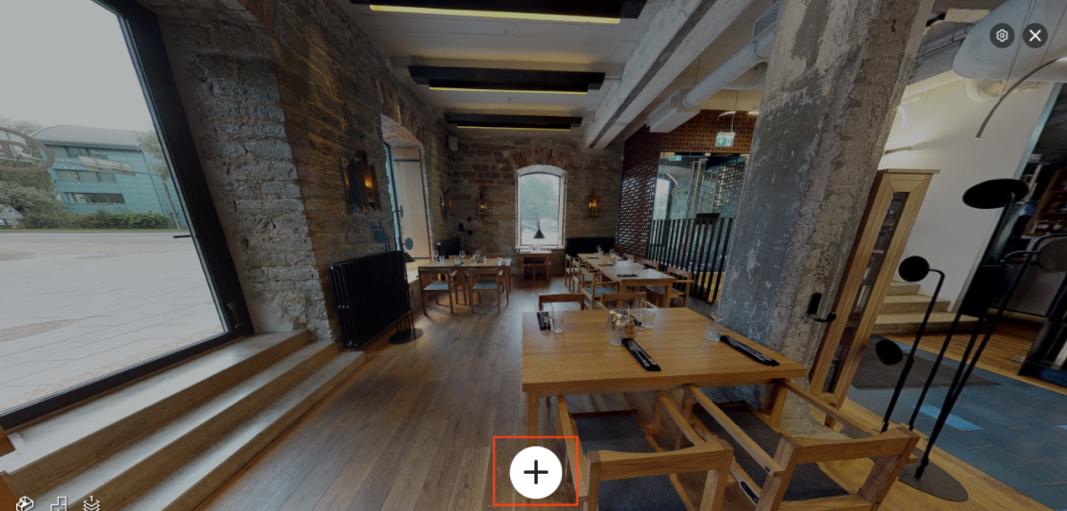

  3. 画面中央の + アイコンをクリックします。
    これにより、正確なズームで詳細な測定を行うことができるスコープを備えた測定カーソルが開きます。


  4. 測定を開始する場所をダブルクリックします。
    これにより、最初の測定マーカーが配置されます。

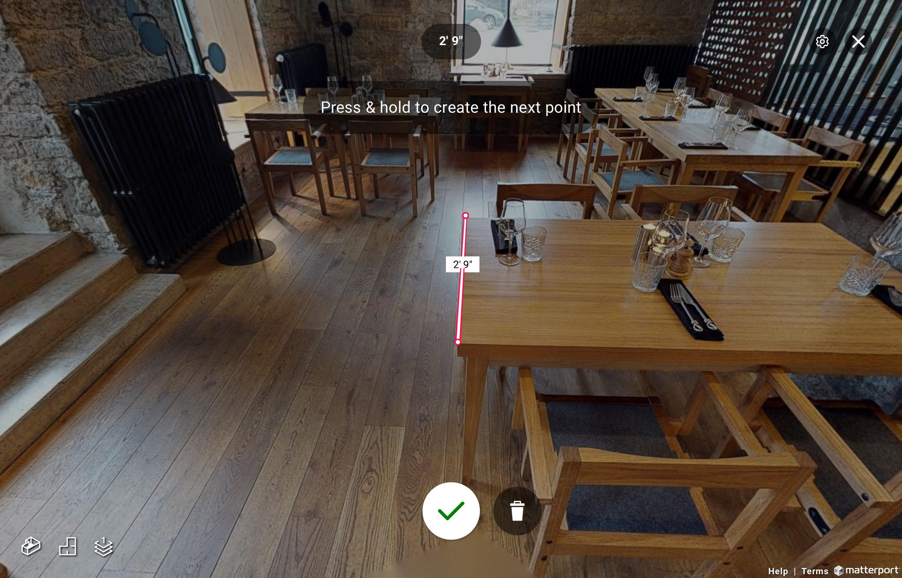

  5. 測定するエッジまたはコーナーに沿って、線を垂直または水平にドラッグします。

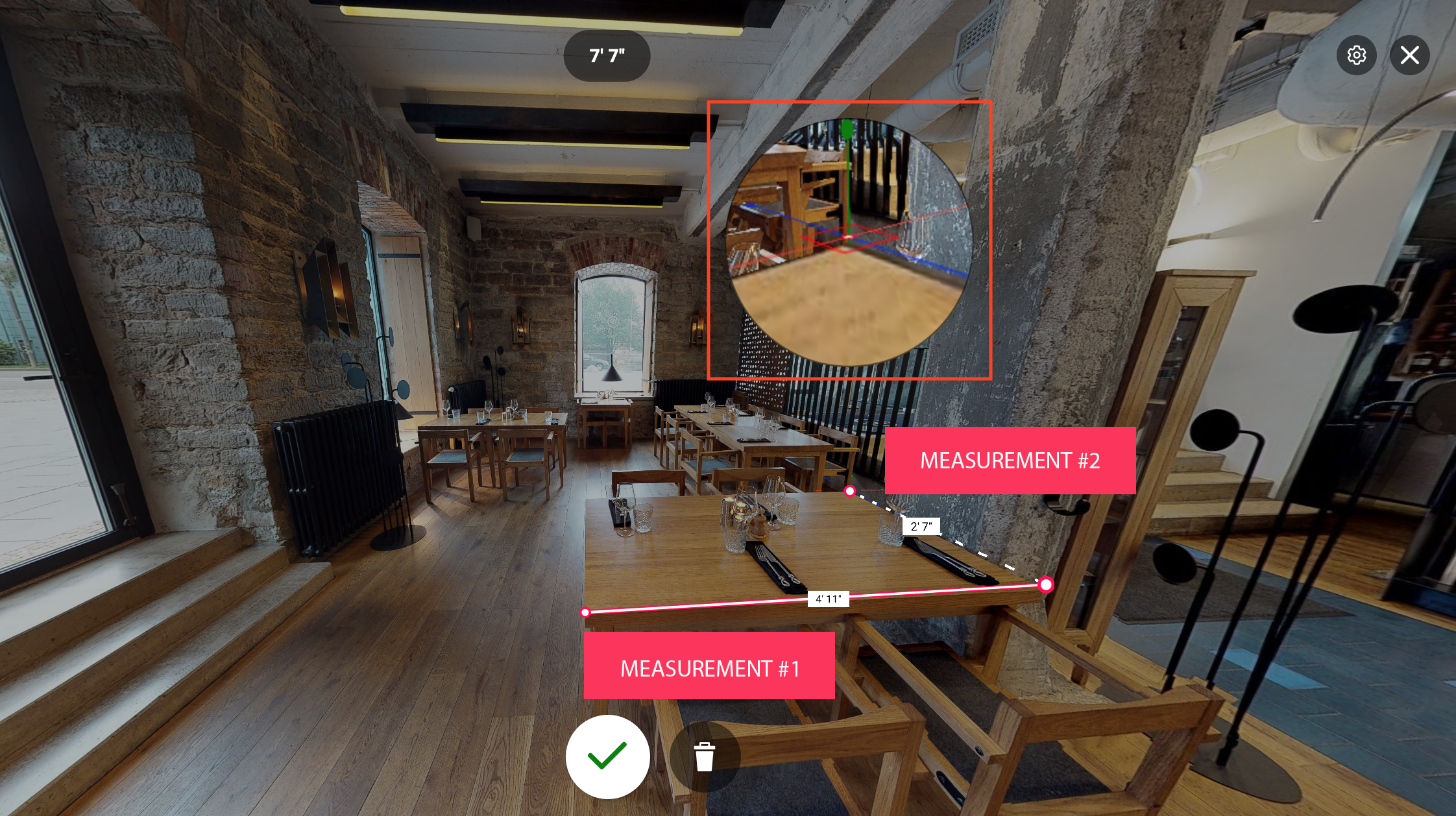

    オプションで、スコープを使用して、オブジェクトのエッジまたはコーナーに線をより正確に揃えます。

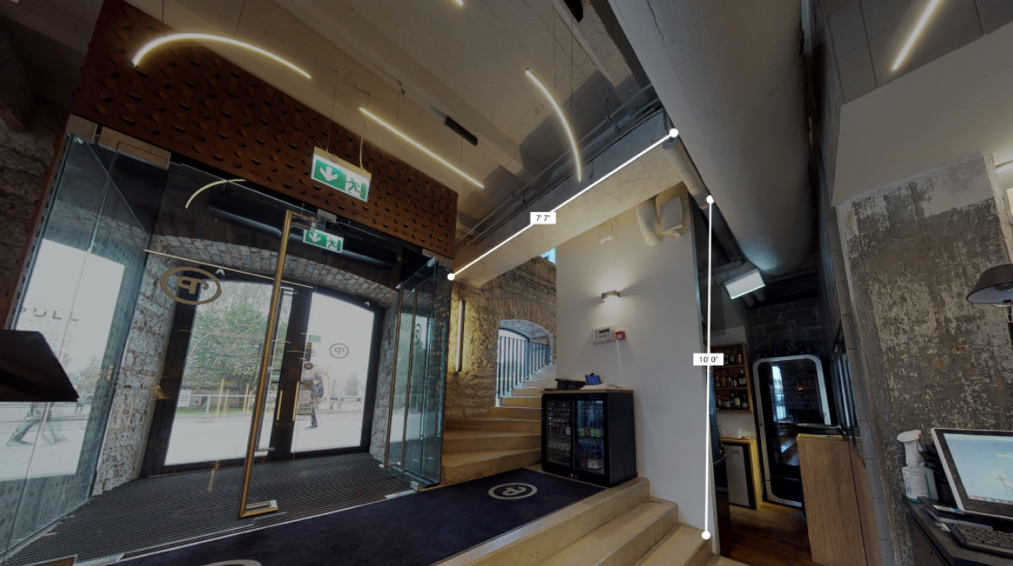

  6. 床から天井までを素早く測定するには、床または天井のいずれかをダブルクリックして線を作成します。


  7. もう一度クリックすると測定ラインが終了します。

  8. ここから測定を続行するか、現在の測定ラインを停止するには、チェックマーク アイコンをクリックするか、
    Esc キーを押します。
    完了した測定値がオブジェクトに追加されて表示されます。


  9. 測定値を削除するには、ゴミ箱をクリックします。

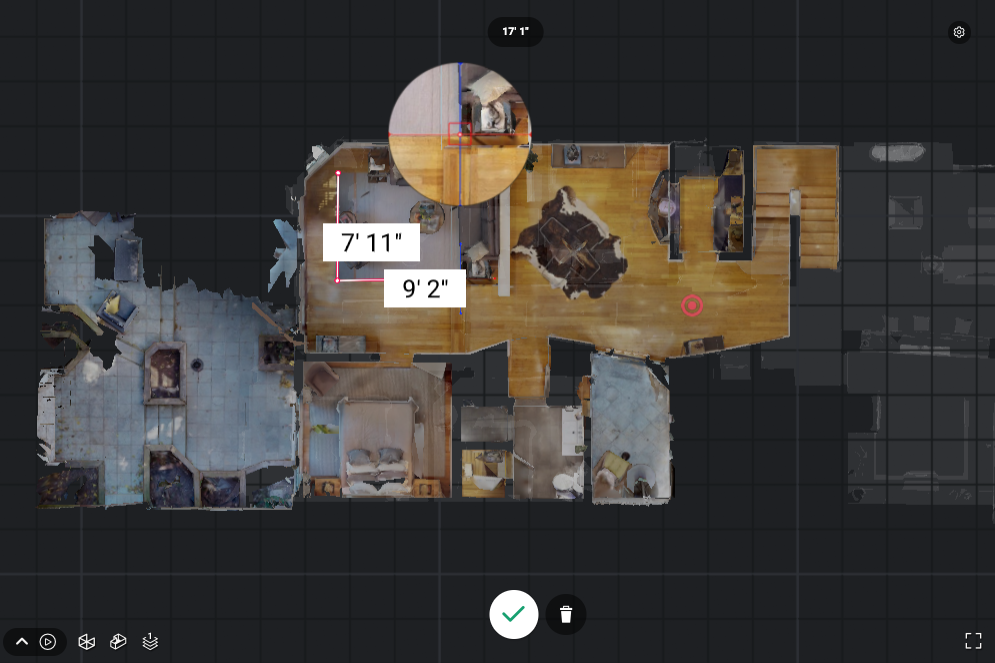

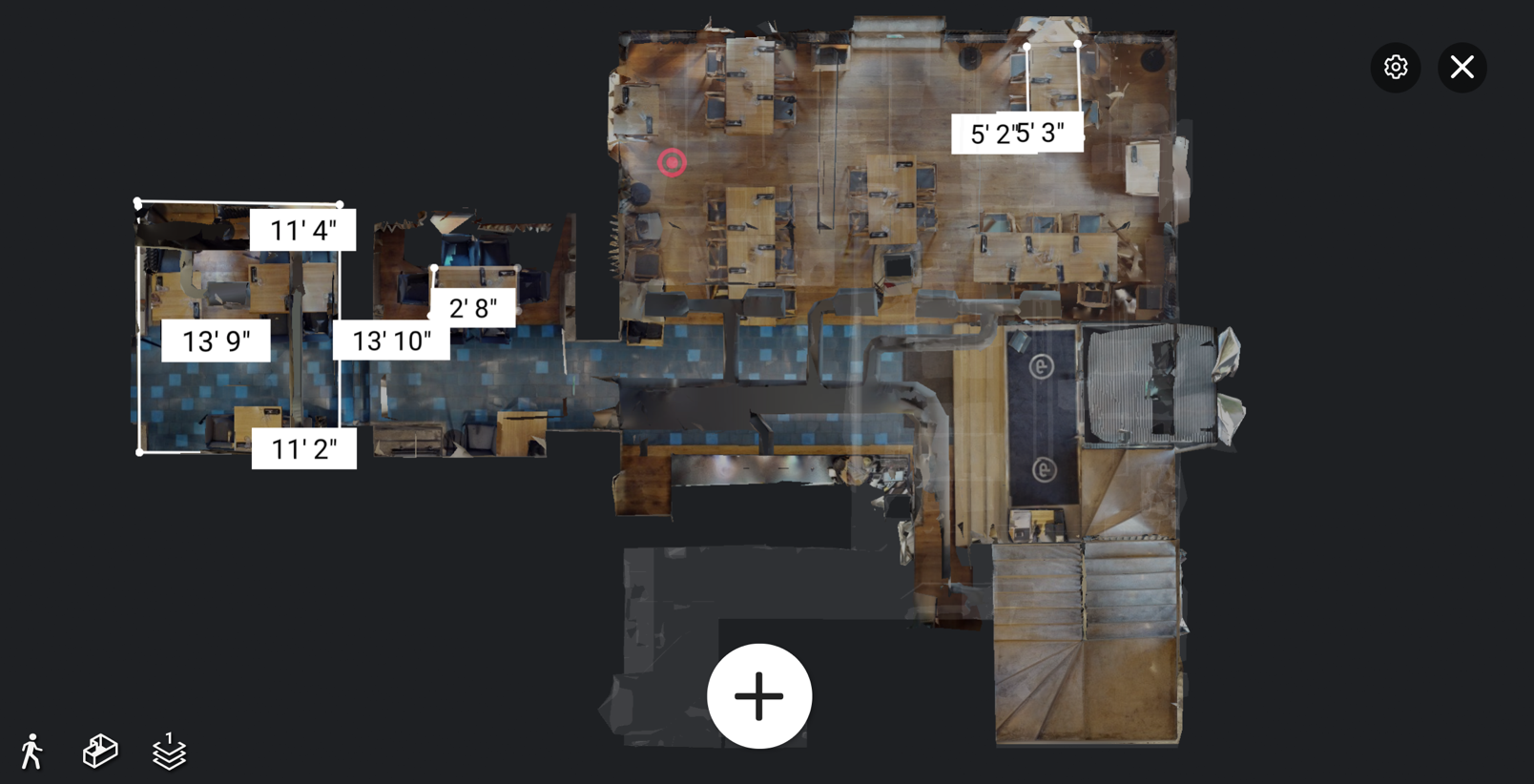

測定モードを使用してデスクトップでフロアプランの測定を行う

ショーケースでフロアプランの測定を行う方法は、他のショーケースの測定を行う方法と同様です。

  1. ショーケースにスペースを開きます。

  2. 画面の左下にある測定モード（定規）アイコンをクリックします。

  3. フロアプランの表示アイコンをクリックします。


  4. 上記の「デスクトップ上の Showcase で測定モードを使用する」セクションで説明されているように、
    テーブルや壁などのオブジェクトを測定します。


フロアプランの測定のヒント

スコープを使用して測定値を精査します。


マウス ホイールまたはトラックパッドを使用してフロア プランを拡大/縮小し、より正確な測定ができます。


マウスをクリックしてドラッグし、3D フロア プラン内を移動して、測定に最適な視点を見つけます。


iPhone または iPad の Showcase で測定モードを使用する

iPhoneやiPadの Showcaseアプリで測定モードを使用することもできます

  1. デバイスの Showcase アプリで、測定したいスペースを開きます。

  2. 画面の左下にある測定モード（定規）アイコンをタップします。

  3. 測定したいエリアに移動します。これは、環境のさまざまな側面をタップすることで実行できます。
    測定したい大まかなエリアを見つけたら、ドラッグして周囲を見回し、ショットをフレームに入れます。


  4. 画面中央の「+」アイコンをタップします。


  5. 測定を開始する正確な位置を指で押し続けます。
    テーブルなどのオブジェクトの角から測定を開始する場合は、指を使ってズームインし、
    ポイントを正確に目的の位置に配置することをお勧めします。

  6. 最初の測定を終了する正確な位置に指を置いて押し続けます。
    これにより、選択した 2 つのポイント間に測定線が作成されます。
    ・または、最初の測定値の上に指を置いて、測定したいエッジまたはコーナーに沿って
    　線をドラッグすることもできます。


  7. 現在の測定値に線を追加し続けるには、測定する次のポイントを長押しします。


  8. 測定が完了したら、チェックマークアイコンをタップして、Showcase アプリで測定値を表示します。
    または、ゴミ箱アイコンをタップして測定値を破棄し、最初からやり直します。
