階段と複数のフロアをスキャンする

階段と複数のフロアをスキャンする

最終更新日:2021年06月02日 03:28






複数のフロアがある施設をスキャンする場合は、Captureの「フロア」機能を使用して、

個々のフロアにラベルを付けて分離し、よりシームレスでナビゲートしやすい
ショーケースを作成できます。



スキャンプロセスは、施設の最下階から順番に上に行くと、大幅に簡単になります。


複数のフロアをスキャンする





1.      階段の下でスキャンしてください。

2.      カメラを数段上の階段に移動してください(約1.5m以内)。

o    各スキャンを前回のスキャンの見通し内に保つようにします。

o    360°カメラでスキャンする場合は、1段おきに階段をスキャンする

必要があります(下の画像を参照)。

o    らせん階段をスキャンする場合は、すべての階段をスキャンして、

最上階が揃うようにします。


3.      階段の最上部に到達したら、プレビューウィンドウのフロアを選択をタップします。



新しいフロアを作成するたびに、位置合わせの基準として、

最後に行ったスキャンのみが含まれます。
つまり、前のフロアでの最後のスキャンは階段の最上部から行う必要があります。

最後のスキャンがフロアの他の場所にある場合、配置データはコースから外れます。
これは、フロアの統合と後処理の配置ミスにつながります。

繰り返しになりますが、スキャンにフロアを追加する場合は、
前回のスキャンが階段の最上部で行われたことを確認してください。





4.      開いたウィンドウで、[+Add new floor(新しいフロアを追加)]をタップします。



5.      新しいフロア名入力してください。

6.      完了をタップします。


作成したばかりの新しいフロアのどの部分もまだスキャンしていないため、
これは正しい動作です。
階段は常に下の階に属しています。



複数のフロアをスキャンするためのヒント





低床リビングルーム

低床リビングルームは、最も近いフロアに属しています。

分割レベル(2つのフルフロアの中間にあるレベル)は、常に下のフロアに属します。



スキャンを他のフロアに移動できます

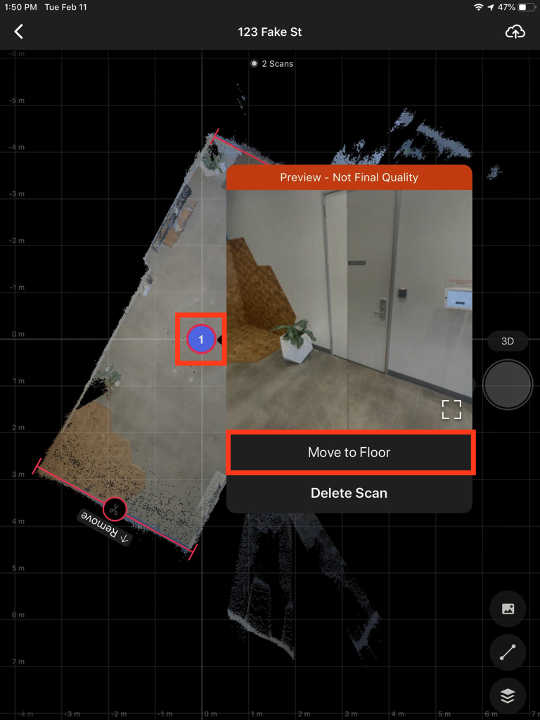

1.      プレビューウィンドウで、移動したいスキャンに対応する青い円をタップします。

2.      「フロアに移動」をタップします。

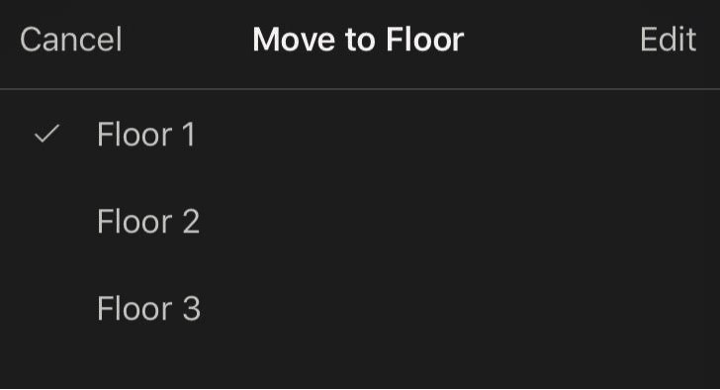

3.      開いたウィンドウで、スキャンを移動するフロアを選択します。




完成したフロアにさらにスキャンを追加できます

 完成したフロアに戻ってスキャンを追加できます。

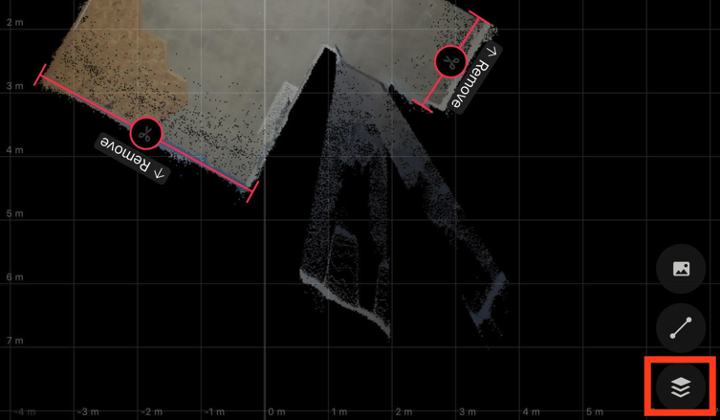

プレビューウィンドウの[フロアの選択]アイコンをタップして、
戻るフロアを選択します。




戻るフロア名を選択して、スキャンを続行します。

Captureはフロアごとに配置するため、適切なフロアを選択することが重要です。
新しいスキャンが前のスキャンのいずれかの見通し内にあることを確認してください。


追加のフロアコマンド

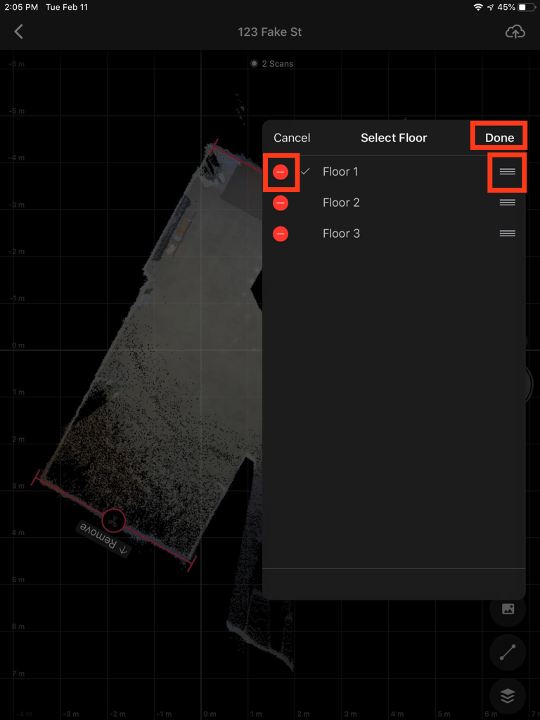

1.      プレビューウィンドウで[フロアを選択]をタップします

2.      開いたウィンドウで、[編集]ボタンをタップします




3.      選択したフロアを削除するには、名前の横にある赤い丸をタップします

4.      フロアの順序を変更するには、右側の3つのバーをタップして押したままにします。

5.      完了したら[完了]をタップします




ShowcaseでCaptureと同じようにフロアが表示されません。
どうしてですか?

Captureのフロアは、多くの場合、最終的にShowcaseモデルとして
処理および反映されるものとは異なって見えます。
これは、処理エンジンがフロアの配置を決定するときに、
追加されたラベルに関係なく、高さとジオメトリを考慮するためです。

とはいえ、施設の各レベルをスキャンしている間は、
ナビゲーション目的でキャプチャアプリを使用しながら
フロアにラベルを付けることをお勧めします。

各フロアにラベルを付けない場合(たとえそれらが0.5mしか離れていない場合でも)
スキャンが重なり、視覚的に混乱する可能性が高くなります。

追加されたラベルではなく、実際の寸法と測定に基づいて、
Matterportは3Dモデルの各レベルの配置を常に決定します。
