MatterportE57ファイルの概要

MatterportE57ファイルの概要

Matterport E57ファイルには、Matterportスペース内の
すべてのスキャン位置の高密度ポイントクラウドが含まれています。

これには、各スキャン位置からの点群、パノラマ画像、
およびメタデータが含まれています。

ファイル形式.E57は、
ASTM E2807規格で定義されている、
ベンダーに依存しないコンパクトなポイントクラウド形式です。
このフォーマットは、ほとんどの3Dデザインアプリケーションで広く採用されているため、
Matterportデジタルツインを次のような幅広いアプリケーションで使用できます。

  • Autodesk Recap Pro
  • ライカレジスター360
  • ライカサイクロン
  • ファロシーン
  • Autodesk Revit
  • Autodesk Navisworks
  • オートデスク
  • AutoCAD
  • Trimble Sketchup
  • トリンブルビジネスセンター
  • トプコンマグネット

サポートされているアプリケーションの包括的なリストについては、
このWebサイトを参照してください。

E57ファイルの場合:

  • 建築家やデザイナーは、空間を詳細に理解してデザインを概念化することができます。
  • プロジェクトの利害関係者と建設チームは、より効率的にコラボレーションできます。
  • 建物のオペレーターは、ポートフォリオ全体で機器と資産の在庫を維持できます。

あなたが始める前に

E57ファイルを注文するには、次の前提条件を満たしている必要があります。

  • プロフェッショナルプラン以上をお持ちください。
  • 次のいずれかのデバイスを使用してください:
    Matterport Pro3、Pro2、Pro2 Lite、ProまたはLeicaBLK360カメラ。
    現在、Axis用のE57ファイルをLIDARを搭載したスマートフォンと
    組み合わせて提供できるか現在検討中です。

E57ファイルは誰のためのものですか?

E57ファイルは、建築家、MEPエンジニア、ゼネラルコントラクター、
機械エンジニア、電気エンジニア、BIMマネージャー、VDCマネージャー、
およびMatterpak.XYZポイントクラウドファイルが提供するより
高密度のポイントクラウドを必要とするその他の建設専門家向けです。

E57 3Dポイントクラウドデータを3Dおよびアーキテクチャ、
エンジニアリング、設計アプリケーションにインポートできます。
これには、MatterportforRevit®プラグインを使用してポイントクラウドを
AutodeskRevit®に簡単にインポートすることも含まれます。

点群とは何ですか?

点群は、キャプチャデバイスによって測定された、
空間内の幾何学的な点で構成される空間データの3D記述です。
これらのポイントは通常、物理オブジェクトの3D形状を表します。
各ポイント位置には、デカルト座標(X、Y、Z)のセットがあります。
点群は、構造物の既存の(構築されたままの)状態をキャプチャするために
最も一般的に使用されます。
点群データは通常、これらの構造から分析を抽出し、
3D設計およびBIMソフトウェアワークフローにインポートするために使用されます。

E57はMatterpakとどう違うのですか?

E57は、複数のコンポーネント(色付きの点群、反射天井の平面図、
高解像度の平面図、および2Dメッシュファイル)を持つ
Matterpakバンドルとは対照的に、色付きの点群を含む単一のファイルです。
Matterpakは、キャプチャデバイスから間引きされた点群情報を提供して、
電話やタブレットなど、どこからでもアクセスできる
軽量のソリューションを作成するように設計されています。

E57は、キャプチャデバイスからのはるかに大きなデータセットを
処理する高密度の点群であり、Matterpakから得られる詳細の約20倍になります。
次の例を比較してください。

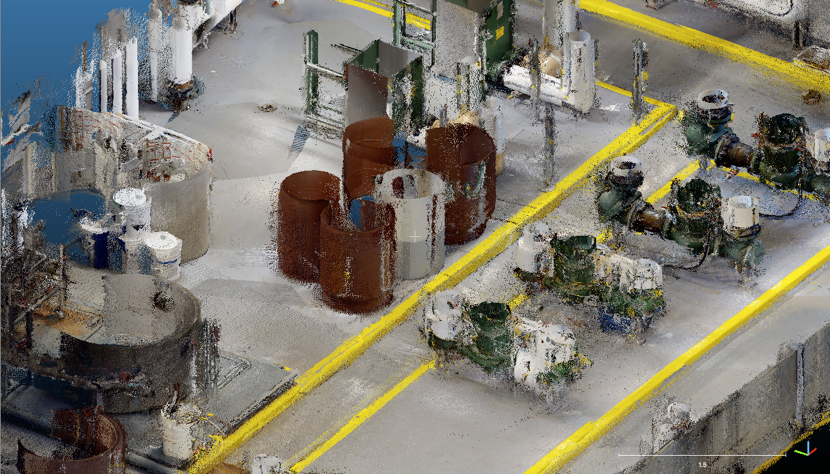

・Matterpakポイントクラウド密度
matterpak example machine room.png

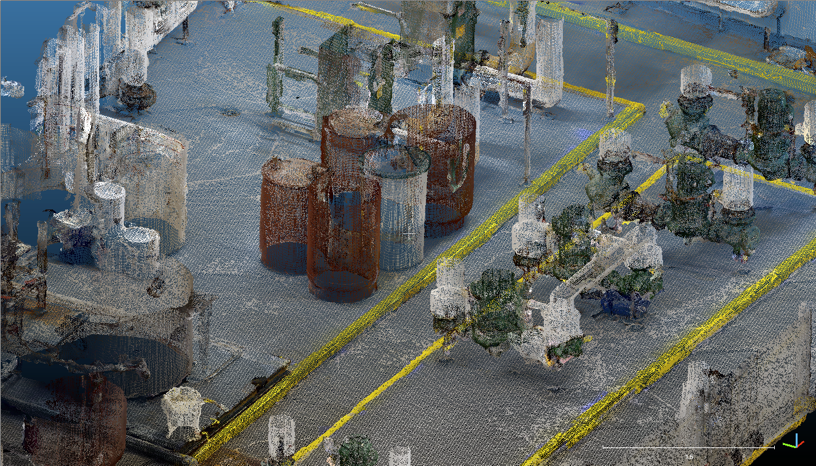

・E57ポイントクラウド密度
e57 example machine room.png

E57ファイルをダウンロードする方法

E57ファイルをダウンロードするには:

  1. Matterport Cloud(my.matterport.com)にログインします。
  2. E57ファイルを注文するスペースを選択します。

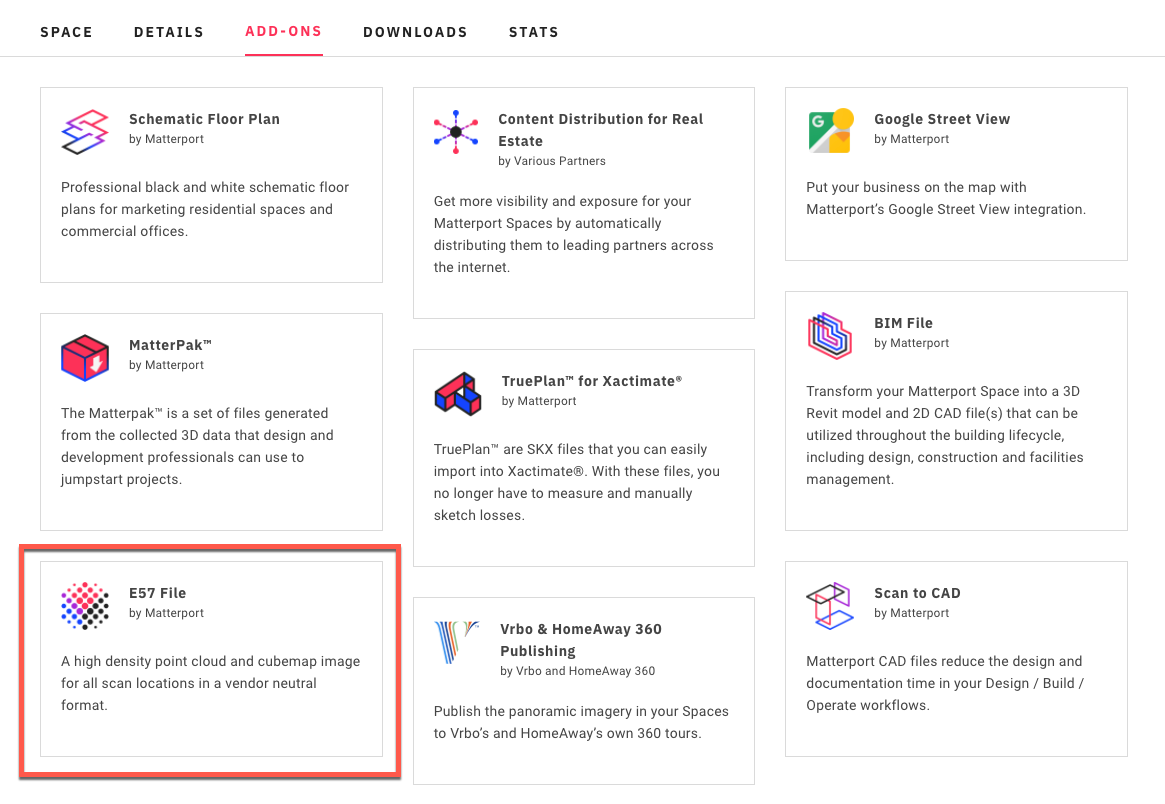

  3. Showcaseでスペースが開いたら、
    [アドオン]タブをクリックしてから、E57カードをクリックします。
    buy e57.png
  4. [取得]ボタンをクリックして注文の詳細を確認し、
    [注文する]をクリックしてE57を購入します。
    • 購入後、E57ファイルが作成されるまでに15分から数時間かかる場合があります。
      非常に広いスペース(10,000平方フィート以上)の場合、1日ほどかかる場合があります。
    • [購入]ボタンがアクティブでない場合は、
      管理者に[設定]>[管理]からE57ファイルの購入を有効にしてもらいます。

E57ファイルをダウンロードする

E57ファイルをダウンロードする準備ができると、
準備ができたことを通知する電子メールが届きます。
my.matterport.comのダッシュボードをチェックして、
ファイルをダウンロードする準備ができているかどうかを確認することもできます。

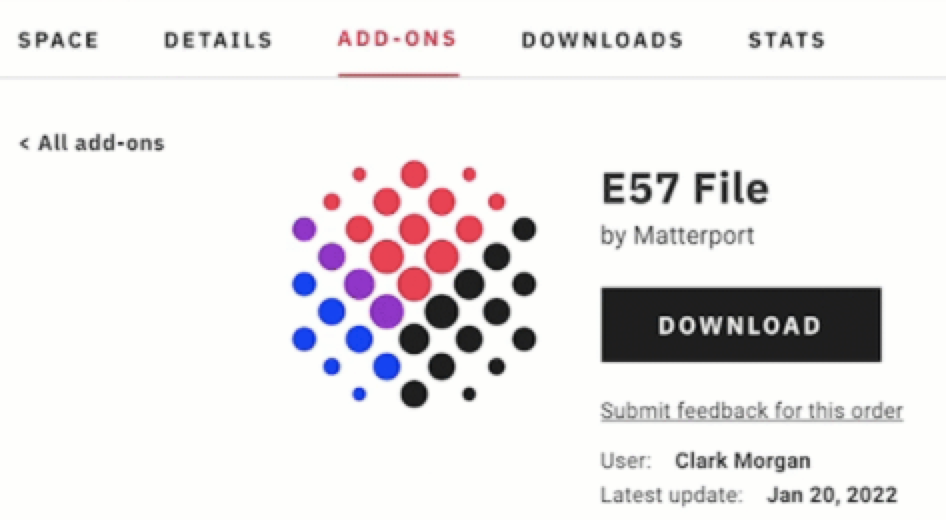

準備ができると、[購入]ボタンが[ダウンロード]ボタンになります。
ダウンロードはMatterpakの約10倍のサイズです。

スペースへの編集者アクセス権を持つ管理者または共同編集者は、
[ダウンロード]タブからファイルを何度でもダウンロードできます。
[ダウンロード]をクリックするたびに、E57ファイルがローカルコンピューターに保存されます。
アカウントレベルで将来のE57購入に対して設定が無効になっている場合でも、
ユーザーは既存の購入をダウンロードし続けることができます。

e57 download.png
ファイルをダウンロードしたら、サードパーティのプログラムにインポートできます。
ファイルをインポートしてサードパーティプログラム内で使用する方法については、
特定の3Dサードパーティプログラムのサポートチームに確認してください。
AutodeskRevit®にインポートする方法については、
Revit用のMatterportプラグイン記事を参照してください。

追加情報

Matterport E57ファイルは、スペースごとに1回限りの購入です。
価格については、Matterport価格表を参照してください。

各E57ファイルの購入は、 Schematic Floor Plansと同様に、アラカルトです。
使用料には、前月からのすべての購入が反映されます。
アカウント所有者または請求担当者は、
my.matterport.comの[設定]内の[使用状況]ページで購入を確認できます。




サンプル

次のリンクをチェックして、Matterpakと比較したこのモデルのE57ファイルが
どのように見えるかを確認してください 。
